產品概述

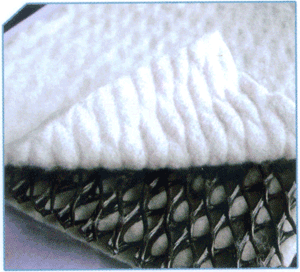

是由特有的三維土工網雙面粘和無紡?fù)凉げ贾瞥伞Ｈ诤狭送凉げ迹ǚ礊V作用）和土工網（排水和加筋作用），起到了"反濾-排水-保護"整體功效。三維復合排水網獨特的三維構造，在使用過程中能夠承受高壓載荷，并能保持相當?shù)暮穸龋估瓘姸雀?耐腐蝕,耐酸堿，排水能力強，從而提供了很高的導水率。
產品特點
排水能力強，能承受長期高壓荷載；
極高的抗拉強度和抗剪強度；
減少土工織物嵌入網芯的機率，能保護長期穩定的導水率;
三維復合排水網能承受大于2000kpa的壓縮荷載；
遠大于普通排水網的抗壓能力。
性能參數
| 排水網芯 |
單位 |
規 格 |
| 單位面積質量 |
g/m2 |
750 |
1000 |
1300 |
1800 |
| 厚度 |
mm |
5 |
6 |
7 |
8.0 |
| 導水率 |
m/s |
KX10-4 |
KX10-4 |
KX10-3 |
KX10-3 |
| 延伸率 |
% |
<50 |
<50 |
<50 |
<50 |
| 抗拉強度 |
KN/m |
8 |
10 |
12 |
14 |
| 土工布 |
g/m2 |
200-200 |
200-200 |
200-200 |
200-200 |
三維復合排水網施工技術指南
一、復合防排水板路基基床
復合防排水板鋪設于加固鐵路路基基床底面，可有效解決基床地下防排水問題：它既能將路基基床下滲水流 及時引排至路基兩側，同時兼具隔絕地下水上涌、引排地下水的功能，對保證鐵路路基基床穩定、提高基床使用 的耐久性及抗水干擾性，延長使用壽命。
高速鐵路客運專線無碴軌道鐵路，要求先下基礎具有高平順性和高可靠性，必須采取可靠的防水措施，保證 路基工程變形、特別是路基基床動力性的長期穩定。土質或軟質巖路塹基床必須采取地下排水措施，在基床換填 層底部鋪設復合防排水板。兩側設置排水暗溝或盲溝。
技術要求
復合排放水板（從上至下）由一層兩布一膜土工布+高導水率塑料網芯+一層土工布構成，為方便裝卸、運輸、 存放，出廠成品為最大寬2.5m、單卷最大長度60m的材料卷。在實地施工過程中，應按以下步驟實施：
(1)清理場地，基坑開挖到位，并已形成完整的排水系統。
(2)現場打開土工合成材料，復合土工膜一面朝上，按橫斷面方向順序鋪設，并進行必要的搭接，以避免土 工合成材料隆起。在承載力較低的土壤上，可平鋪材料，并用U型釘或石頭把材料沿著外部邊緣（及搭接處） 固定。
相鄰的卷必須對接：并列鋪設的土工網必須沿著長度方向每1.5m用塑料帶或膠帶固定。如果有風，現場的所 有土工合成材料卷都要用沙袋、輪胎或者其他適合的材料加重。
(3)機械、車輛行駛至已整理過的土壤上，不應從本材料表面直接碾過，以避免對材料造成破壞從而造成材 料失效；材料上應覆蓋不少于0.15m的合格填料。
(4)分層推進填筑上層中粗砂及相應填料，分層碾壓至設計標準。如果有需要，反包土工合成材料的外邊緣， 避免土壤嵌入已保障材料內部排水通道暢通。 |
